用 Python 在 Visio 中绘制三角形图。

Visio 图表广泛用于说明流程、工作流和设计。在本文中，您将学习如何使用 Python 在 Visio 图表中绘制三角形。

无论您是生成技术图表还是以编程方式可视化几何，这个逐步指南将向您展示如何使用少量Python代码在 VSDX 格式中创建三角形形状。

本文涵盖以下主题：

Python Visio 图形库用于绘制三角形

Aspose.Diagram for Python 是一个强大的库，旨在以编程方式创建和操作 Visio 图表。它简化了绘制图表的过程，包括三角图表。凭借其用户友好的 API，开发人员可以轻松将其集成到他们的项目中。该库支持多种图表类型，并提供高级定制功能。这使得它成为任何希望有效使用三角图表制作工具的理想选择。

前提条件

在开始之前，请确保您已安装以下内容：

  • Python 3.6+
  • Aspose.Diagram for Python via .NET
  • Aspose.PyDrawing(一个与 .NET 兼容的绘图模块，由 Aspose 使用)

安装

要开始使用 Aspose.Diagram for Python，您需要安装该库。您可以从 releases 下载它，并使用以下命令进行安装：

pip install aspose-diagram-python

逐步指南：在 Visio 中绘制三角形

  • 加载现有的 Visio 文件(或创建一个新文件)。
  • 定义三角形的点。
  • 将三角形绘制为折线。
  • 保存更新后的图表。

现在，让我们把这些步骤转化为使用 Aspose.Diagram 的 Python 代码。

如何使用 Python 在 Visio 中绘制三角形图表

按照以下步骤使用 Python 和 Aspose.Diagram 在 Visio 中绘制三角形图：

  1. 使用 Diagram 类创建一个新图。
  2. 在 PointF 数组中定义三角形点。
  3. 使用 drawpolyline() 方法绘制三角形。
  4. 使用Visio格式的 save() 方法保存图表。

这里有一段 Python 代码片段，实施这些步骤：

import aspose.diagram as visio
from aspose.pydrawing import PointF

# 创建一个新图表
diagram = visio.Diagram()

# 使用 aspose.pydrawing.PointF 定义点
points = [
    PointF(1.0, 1.0),
    PointF(5.0, 1.0),
    PointF(3.0, 4.464),
    PointF(1.0, 1.0)  # Close the triangle
]

# 在第一页上将三角形绘制为多线段
diagram.pages[0].draw_polyline(
    pin_x=1.0,  # Center X
    pin_y=1.0,  # Center Y
    width=2.0,  # Width of the shape
    height=2.0,  # Height of the shape
    points=points  # List of [x, y] coordinates
)

# 保存图表
diagram.save("DrawTriangleInPage_out.vsdx", visio.SaveFileFormat.VSDX)

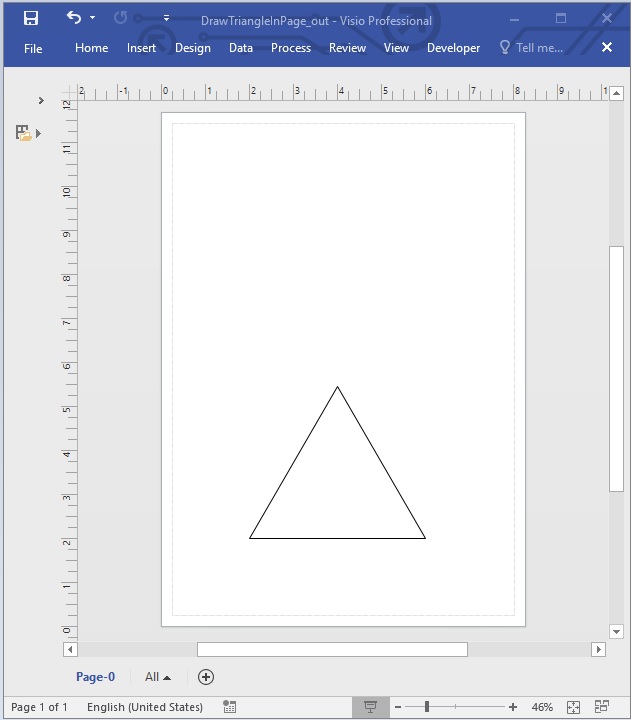

如何使用 Python 在 Visio 中绘制三角形图表

如何使用 Python 在 Visio 中绘制三角形图。

理解关键类和方法

  • 图表：表示 .vsdx Visio 图表文件。

  • PointF(x, y): 表示一个二维坐标。我们使用四个点通过重复起始点来闭合三角形。

  • drawpolyline: 添加一个自定义折线形状，使用指定的维度和点。

  • 保存(filename, format): 将图表数据以指定格式保存到文件中。

这种方法可以扩展以根据坐标绘制任何多边形或自定义形状。

获取免费许可证

访问 license page 以获取免费的临时许可证。开始很简单，您可以体验Aspose提供的所有功能。不要错过这个机会！

Visio 三角形图表制作器：免费资源

除了在 Visio 图表中创建形状外，我们鼓励您查看 Aspose 网站上提供的其他资源。这些资源可以帮助您进一步增强使用 Aspose.Diagram for Python 的理解和技能。

结论

在这篇博客文章中，我们探讨了如何使用 Python 在 Visio 中绘制三角形图。我们讨论了使用 Aspose.Diagram for Python 的好处，包括其易用性和强大的功能。我们鼓励您更深入地了解 Aspose.Diagram for Python，并提升您的图表能力。

如果您有任何问题或需要进一步的帮助，请随时通过我们的 free support forum 联系我们。
