使用 Python 在 Visio 中繪製三角形圖形

Visio 圖示被廣泛用於說明過程、工作流程和設計。在這篇文章中，您將學習如何使用 Python 在 Visio 圖示中繪製三角形。

無論您是生成技術圖表還是以程式方式可視化幾何圖形，這個逐步指南將向您展示如何僅用幾行 Python 代碼在 VSDX 格式中創建一個三角形。

這篇文章涵蓋以下主題：

Python Visio 圖表庫以繪製三角形

Aspose.Diagram for Python 是一個強大的庫，用於以編程方式創建和操作 Visio 圖。它簡化了繪製圖形的過程，包括三角形圖。憑藉其友好的 API，開發人員可以輕鬆地將其集成到其項目中。該庫支持各種圖形類型，並提供自定義的高級功能。這使它成為任何希望有效使用三角形圖製作器的理想選擇。

先決條件

在您開始之前，請確保您已安裝以下內容：

  • Python 3.6+
  • Aspose.Diagram for Python via .NET
  • Aspose.PyDrawing(Aspose 使用的與 .NET 兼容的繪圖模塊)

安裝

要開始使用 Aspose.Diagram for Python，您需要安裝該庫。您可以從 releases 下載它，並使用以下命令進行安裝：

pip install aspose-diagram-python

逐步指南：在 Visio 中畫一個三角形

  • 載入現有的 Visio 檔案(或建立一個新的檔案)。
  • 定義三角形的點。
  • 將三角形畫成折線。
  • 保存更新後的圖表。

現在，讓我們將這些步驟轉換為使用 Aspose.Diagram for Python 的 Python 代碼。

如何在 Visio 中使用 Python 繪製三角形圖表

遵循以下步驟使用 Python 和 Aspose.Diagram for Python 在 Visio 中繪製三角形圖示：

  1. 使用 Diagram 類別創建新的圖表。
  2. 在 PointF 陣列中定義三角形的點。
  3. 使用 drawpolyline() 方法繪製三角形。
  4. 使用 Visio 格式的 save() 方法保存圖表。

這是一段實現這些步驟的 Python 代碼片段：

import aspose.diagram as visio
from aspose.pydrawing import PointF

# 創建一個新圖表
diagram = visio.Diagram()

# 使用 aspose.pydrawing.PointF 定義點
points = [
    PointF(1.0, 1.0),
    PointF(5.0, 1.0),
    PointF(3.0, 4.464),
    PointF(1.0, 1.0)  # Close the triangle
]

# 在首頁上將三角形畫作折線
diagram.pages[0].draw_polyline(
    pin_x=1.0,  # Center X
    pin_y=1.0,  # Center Y
    width=2.0,  # Width of the shape
    height=2.0,  # Height of the shape
    points=points  # List of [x, y] coordinates
)

# 保存圖表
diagram.save("DrawTriangleInPage_out.vsdx", visio.SaveFileFormat.VSDX)

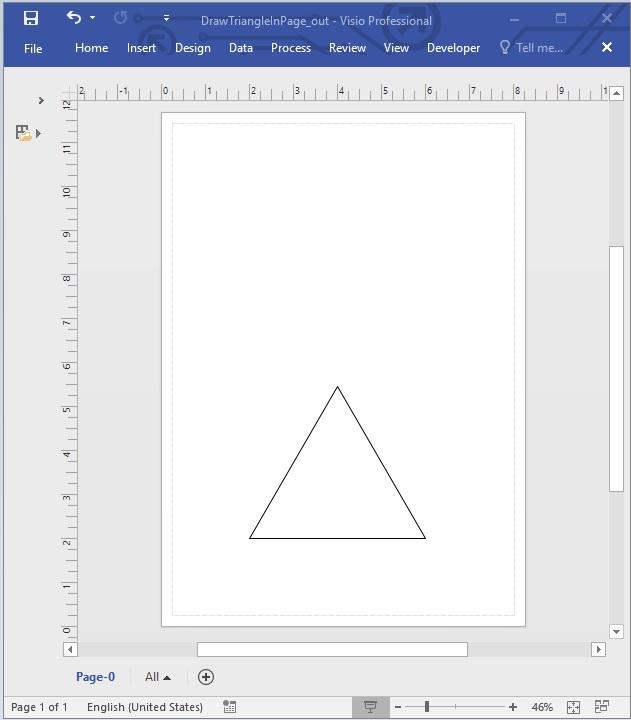

如何使用 Python 在 Visio 中繪製三角形圖表

如何使用 Python 在 Visio 中繪製三角形圖。

理解關鍵類別與方法

  • 圖表：代表 .vsdx Visio 圖表檔案。

  • PointF(x, y)：表示一個二維座標。我們使用四個點來閉合三角形，通過重複起始點。

  • drawpolyline: 添加自訂的多邊形形狀，使用指定的尺寸和點。

  • save(filename, format): 將圖表數據以指定格式保存到文件中。

這種方法可以擴展到根據坐標繪製任何多邊形或自定義形狀。

獲取免費許可證

造訪 license page 以獲取免費的臨時許可證。開始使用非常簡單，您可以體驗 Aspose 提供的所有功能。不要錯過這個機會！

Visio Triangle Diagram Maker: Free Resources

除了在 Visio 圖表中創建形狀之外，我們鼓勵您查看 Aspose 網站上可用的其他資源。這些資源可以幫助您進一步增強對使用 Aspose.Diagram for Python 的理解和技能。

結論

在這篇部落格文章中，我們探討了如何在 Visio 中使用 Python 繪製三角形圖表。我們討論了使用 Aspose.Diagram for Python 的好處，包括其易用性和強大的功能。我們鼓勵您進一步了解 Aspose.Diagram for Python，並增強您的圖表製作能力。

如果您有任何問題或需要進一步的協助，請隨時通過我們的 free support forum 聯繫我們。
