Draw Triangle Diagram in Visio using Python

Діаграми Visio широко використовуються для ілюстрації процесів, робочих потоків і дизайнів. У цій статті ви дізнаєтеся, як намалювати трикутник у діаграмі Visio за допомогою Python.

Незалежно від того, чи ви створюєте технічні діаграми, чи візуалізуєте геометрію програмно, цей покроковий посібник показує вам, як створити трикутник у форматі VSDX всього за кілька рядків коду Python.

Ця стаття охоплює такі теми:

Бібліотека Python Visio Diagram для малювання трикутника

Aspose.Diagram for Python - це потужна бібліотека, призначена для програмного створення та маніпулювання діаграмами Visio. Вона спрощує процес малювання діаграм, включаючи трикутні діаграми. Завдяки зручному API, розробники можуть легко інтегрувати її у свої проекти. Бібліотека підтримує різні типи діаграм і пропонує розширені функції для налаштування. Це робить її ідеальним вибором для тих, хто хоче ефективно використовувати майстер трикутних діаграм.

Передумови

Перед тим, як почати, переконайтеся, що у вас встановлено наступне:

  • Python 3.6+
  • Aspose.Diagram for Python через .NET
  • Aspose.PyDrawing (модуль малювання, сумісний з .NET, який використовується в Aspose)

Встановлення

Щоб розпочати роботу з Aspose.Diagram for Python, вам потрібно встановити бібліотеку. Ви можете завантажити її з releases і встановити за допомогою наступної команди:

pip install aspose-diagram-python

Покроково: Намалюйте трикутник у Visio

  • Завантажте існуючий файл Visio (або створіть новий).
  • Визначте точки трикутника.
  • Намалюйте трикутник як полілінію.
  • Збережіть оновлену діаграму.

Тепер давайте перетворимо ці кроки на код Python з використанням Aspose.Diagram for Python.

Як намалювати діаграму трикутника у Visio за допомогою Python

Слідуйте цим крокам, щоб намалювати діаграму трикутника в Visio за допомогою Python з Aspose.Diagram for Python:

  1. Створіть нову діаграму, використовуючи клас Diagram.
  2. Визначте точки трикутника в масиві PointF.
  3. Намалюйте трикутник, використовуючи метод drawpolyline().
  4. Збережіть діagramу за допомогою методу save() у форматі Visio.

Ось фрагмент коду Python, який реалізує ці кроки:

import aspose.diagram as visio
from aspose.pydrawing import PointF

# Створіть нову діаграму
diagram = visio.Diagram()

# Визначте точки, використовуючи aspose.pydrawing.PointF
points = [
    PointF(1.0, 1.0),
    PointF(5.0, 1.0),
    PointF(3.0, 4.464),
    PointF(1.0, 1.0)  # Close the triangle
]

# Намалюйте трикутник як полілайн на першій сторінці
diagram.pages[0].draw_polyline(
    pin_x=1.0,  # Center X
    pin_y=1.0,  # Center Y
    width=2.0,  # Width of the shape
    height=2.0,  # Height of the shape
    points=points  # List of [x, y] coordinates
)

# Зберегти діаграму
diagram.save("DrawTriangleInPage_out.vsdx", visio.SaveFileFormat.VSDX)

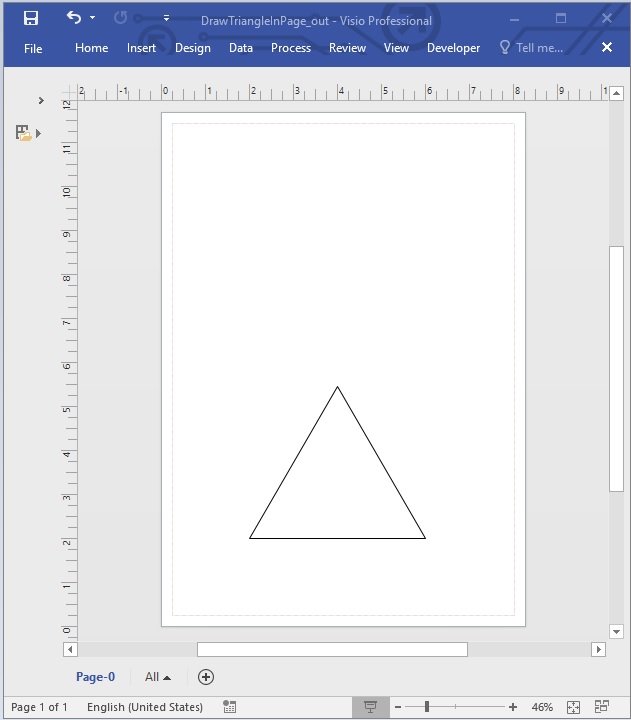

How to Draw a Triangle Diagram in Visio using Python

How to Draw a Triangle Diagram in Visio using Python.

Розуміння основних класів та методів

  • Діаграма: Представляє файл діаграми .vsdx Visio.

  • PointF(x, y): Позначає 2D координату. Ми використовуємо чотири точки, щоб закрити трикутник, повторюючи початкову точку.

  • drawpolyline: Додає вбудовану лінійну фігуру з використанням зазначених розмірів та точок.

  • save(filename, format): Зберігає дані діаграми у файл у вказаному форматі.

Цей підхід можна розширити, щоб малювати будь-який багатокутник або нестандартну форму на основі координат.

Отримайте безкоштовну ліцензію

Відвідайте ліцензійну сторінку, щоб отримати безкоштовну тимчасову ліцензію. Це легко почати, і ви можете випробувати всі функції, які пропонує Aspose. Не пропустіть цю можливість!

Візуалізація трикутників: безкоштовні ресурси

На додаток до створення фігур у діаграмі Visio, ми рекомендуємо вам ознайомитися з додатковими ресурсами, що доступні на веб-сайті Aspose. Ці ресурси можуть допомогти вам ще більше покращити ваше розуміння та навички у використанні Aspose.Diagram for Python.

Висновок

У цьому блозі ми дослідили, як намалювати трикутну діаграму у Visio за допомогою Python. Ми обговорили переваги використання Aspose.Diagram for Python, включаючи його простоту у використанні та потужні можливості. Ми закликаємо вас дізнатися більше про Aspose.Diagram for Python і покращити свої можливості створення діаграм.

Якщо у вас є питання або вам потрібна додаткова допомога, будь ласка, не вагайтеся звертатися на наш безкоштовний форум підтримки.
