Перетворення Visio у SVG на Java

Діаграми Visio часто використовуються для візуалізації бізнес-даних та процесів. Іноді вам потрібно конвертувати ці діаграми у формат SVG. SVG (Scalable Vector Graphics) ідеальний для вебу. Він масштабований і підтримується у всіх сучасних браузерах. У цій статті ви дізнаєтеся, як конвертувати VSD або VSDX файли Visio у формат SVG за допомогою Java.

У цій статті ми розглянемо наступне:

  1. Java Visio to SVG Converter—Free Download
  2. Перетворити Visio VSDX на SVG в Java
  3. Зберегти конкретну сторінку як SVG
  4. Конвертувати Visio в SVG онлайн
  5. Free Resources

Java Visio to SVG Converter – Безкоштовне завантаження

Ми будемо використовувати Aspose.Diagram for Java для перетворення файлів Visio у формат SVG. Це потужна бібліотека, яка дозволяє працювати з файлами Visio без необхідності мати Microsoft Visio. Ви можете завантажувати, редагувати та перетворювати діаграми VSD або VSDX всього за кілька рядків коду на Java. Вона підтримує всі основні функції Visio та забезпечує високу точність виходу при експорті у формат SVG або інші формати.

Ви можете завантажити JAR-файли або встановити через Maven:

<dependency>
  <groupId>com.aspose</groupId>
  <artifactId>aspose-diagram</artifactId>
  <version>25.6</version>
</dependency>

Convert Visio VSDX to SVG in Java

Будь ласка, виконайте ці кроки, щоб конвертувати файл Visio у SVG на Java:

  1. Завантажте файл Visio, використовуючи клас Diagram.
  2. Викличте метод save() і вкажіть формат SVG.

Наступний приклад коду показує, як конвертувати Visio VSDX в SVG на Java:

// Завантажте файл Visio
Diagram diagram = new Diagram("Sample.vsdx");

// Зберегти як SVG
diagram.save("Sample_out.svg", SaveFileFormat.SVG);

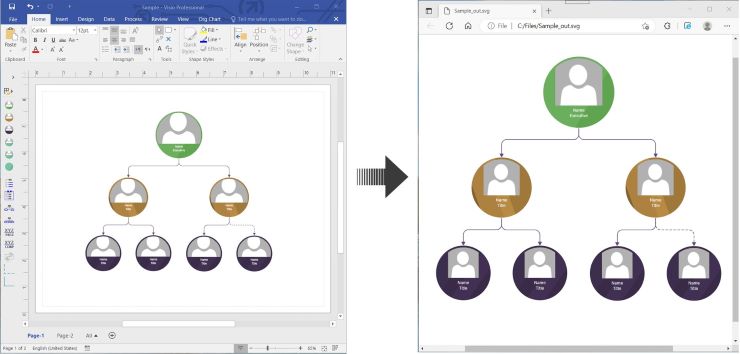

Convert Visio VSDX to SVG in Java

Convert Visio VSDX to SVG in Java.

Зберегти конкретну сторінку діаграми Visio як SVG в Java

Ви можете експортувати лише одну сторінку з діаграми Visio. Дотримуйтесь цих кроків:

  1. Завантажте файл, використовуючи клас Diagram.
  2. Встановіть параметри за допомогою класу ImageSaveOptions.
  3. Вкажіть індекс сторінки.
  4. Збережіть це як SVG.

Наступний приклад коду показує, як конвертувати конкретну сторінку діаграми Visio VSDX у SVG на Java:

// Завантажити діаграму Visio
Diagram diagram = new Diagram("Sample.vsdx");

// Встановити параметри збереження
ImageSaveOptions options = new ImageSaveOptions(SaveFileFormat.SVG);
options.setPageIndex(0); // 0 is the first page

// Зберегти вибрану сторінку як SVG
diagram.save("ExportPageToImage_out.svg", options);

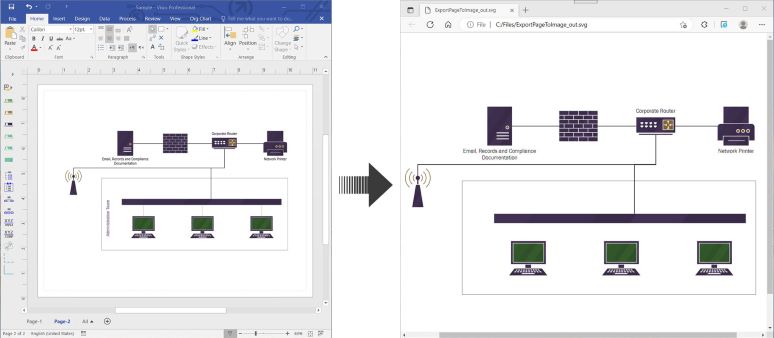

Збереження конкретної сторінки Visio у форматі SVG в Java

Збережіть конкретну сторінку Visio як SVG в Java.

Отримати безкоштовну ліцензію

Aspose пропонує безкоштовну тимчасову ліцензію, яка дозволяє вам оцінити всі можливості API без будь-яких обмежень. Це особливо корисно, якщо ви тестуєте бібліотеку для комерційного проєкту або створюєте демонстраційний проєкт. З тимчасовою ліцензією ви можете видалити водяні знаки оцінки та отримати доступ до всіх функцій, як платний користувач. Щоб запросити свою безкоштовну ліцензію, просто відвідайте temporary license page і слідуйте інструкціям, щоб розпочати.

Конвертувати Visio в SVG онлайн

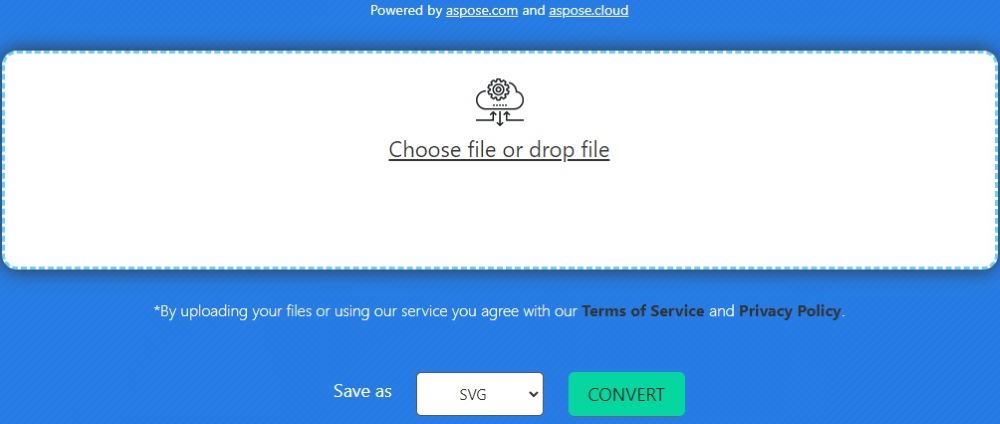

Ви також можете використовувати безкоштовний онлайн конвертер Visio в SVG для конвертації VSDX у SVG без встановлення чого-небудь.


VSDX до SVG в Java – Безкоштовні ресурси

Досліджуйте більше за цими корисними посиланнями, щоб поглибити свої знання, отримати детальну документацію, спробувати онлайн-інструменти та знайти практичні приклади для покращення вашого досвіду розробки.

Висновок

У цій статті ви дізналися, як конвертувати файли Visio у формат SVG в Java, використовуючи Aspose.Diagram for Java. Ми розглянули як повну конвертацію діаграм, так і те, як експортувати конкретну сторінку як SVG зображення. З всього кількома рядками коду ви можете автоматизувати процес конвертації діаграм VSD або VSDX у масштабовану, дружню до веб-графіку. Aspose.Diagram for Java робить це завдання простим та надійним, навіть без встановленого Microsoft Visio.

Якщо у вас є запитання або ви зіткнулися з проблемами, не соромтеся звертатися до нас на нашому безкоштовному форумі підтримки, де наша команда готова допомогти вам.
