Нарисуйте диаграмму треугольника в Visio с помощью Python.

Диаграммы Visio широко используются для иллюстрации процессов, рабочих процессов и дизайнов. В этой статье вы узнаете, как нарисовать треугольник в диаграмме Visio, используя Python.

Независимо от того, создаете ли вы технические диаграммы или визуализируете геометрию программно, этот пошаговый гид показывает, как создать форму треугольника в VSDX формате всего за несколько строк кода Python.

Эта статья охватывает следующие темы:

Библиотека для создания диаграмм Visio на Python для рисования треугольника

Aspose.Diagram for Python - это надежная библиотека, предназначенная для создания и манипулирования диаграммами Visio программным способом. Она упрощает процесс рисования диаграмм, включая треугольные диаграммы. С ее удобным API разработчики могут легко интегрировать ее в свои проекты. Библиотека поддерживает различные типы диаграмм и предлагает расширенные функции для настройки. Это делает ее идеальным выбором для всех, кто хочет эффективно использовать средство создания треугольных диаграмм.

Предварительные требования

Прежде чем начать, убедитесь, что у вас установлено следующее:

  • Python 3.6+
  • Aspose.Diagram for Python через .NET
  • Aspose.PyDrawing (модуль рисования, совместимый с .NET, используемый Aspose)

Установка

Чтобы начать работать с Aspose.Diagram for Python, вам необходимо установить библиотеку. Вы можете скачать ее с releases и установить с помощью следующей команды:

pip install aspose-diagram-python

Поэтапно: Нарисовать треугольник в Visio

  • Загрузите существующий файл Visio (или создайте новый).
  • Определите точки треугольника.
  • Нарисуйте треугольник в виде полилинии.
  • Сохраните обновленную диаграмму.

Теперь давайте преобразуем эти шаги в код Python с использованием Aspose.Diagram for Python.

Как нарисовать треугольную диаграмму в Visio с использованием Python

Следуйте этим шагам, чтобы нарисовать диаграмму треугольника в Visio, используя Python с Aspose.Diagram for Python:

  1. Создайте новую диаграмму, используя класс Diagram.
  2. Определите точки треугольника в массиве PointF.
  3. Нарисуйте треугольник, используя метод drawpolyline().
  4. Сохраните диаграмму, используя метод save() в формате Visio.

Вот фрагмент кода на Python, который реализует эти шаги:

import aspose.diagram as visio
from aspose.pydrawing import PointF

# Создайте новую диаграмму
diagram = visio.Diagram()

# Определите точки, используя aspose.pydrawing.PointF
points = [
    PointF(1.0, 1.0),
    PointF(5.0, 1.0),
    PointF(3.0, 4.464),
    PointF(1.0, 1.0)  # Close the triangle
]

# Нарисуйте треугольник в виде полилинии на первой странице
diagram.pages[0].draw_polyline(
    pin_x=1.0,  # Center X
    pin_y=1.0,  # Center Y
    width=2.0,  # Width of the shape
    height=2.0,  # Height of the shape
    points=points  # List of [x, y] coordinates
)

# Сохранить диаграмму
diagram.save("DrawTriangleInPage_out.vsdx", visio.SaveFileFormat.VSDX)

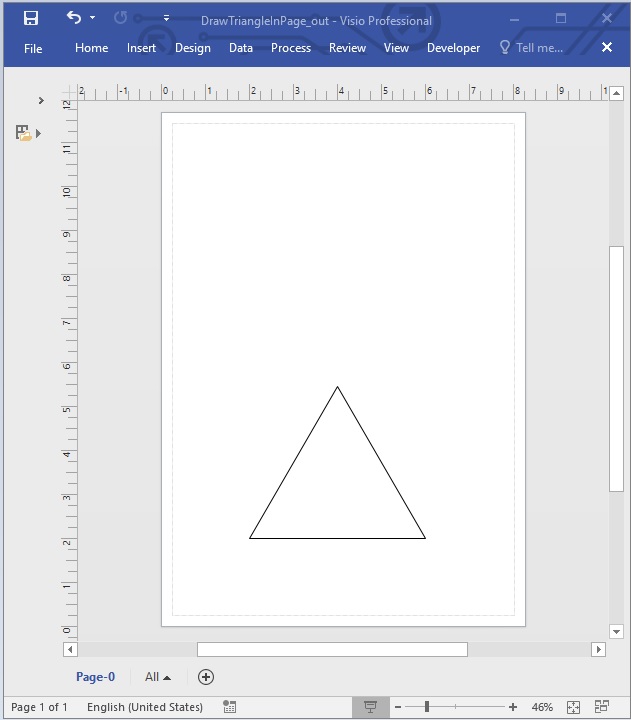

Как нарисовать диаграмму треугольника в Visio, используя Python

Как нарисовать треугольник в Visio с помощью Python.

Понимание ключевых классов и методов

  • Диаграмма: Представляет файл диаграммы .vsdx Visio.

  • PointF(x, y): Представляет собой 2D координату. Мы используем четыре точки, чтобы замкнуть треугольник, повторяя начальную точку.

  • drawpolyline: Добавляет настраиваемую полилинии форму с использованием указанных размеров и точек.

  • save(filename, format): Сохраняет данные диаграммы в файл в указанном формате.

Этот подход можно расширить, чтобы нарисовать любой многоугольник или произвольную форму на основе координат.

Получите бесплатную лицензию

Посетите лицензионную страницу, чтобы получить бесплатную временную лицензию. Начать очень просто, и вы сможете оценить все возможности, которые предлагает Aspose. Не упустите эту возможность!

Visio Triangle Diagram Maker: Бесплатные ресурсы

В дополнение к созданию фигур в диаграмме Visio, мы рекомендуем вам ознакомиться с дополнительными ресурсами, доступными на сайте Aspose. Эти ресурсы могут помочь вам углубить ваше понимание и навыки в использовании Aspose.Diagram for Python.

Заключение

В этой записи блога мы рассмотрели, как нарисовать треугольник в Visio с использованием Python. Мы обсудили преимущества использования Aspose.Diagram for Python, включая его простоту в использовании и мощные функции. Мы призываем вас узнать больше о Aspose.Diagram for Python и улучшить свои возможности в создании диаграмм.

Если у вас есть какие-либо вопросы или нужна дополнительная помощь, пожалуйста, не стесняйтесь обращаться на наш free support forum.
