Диаграммы Visio часто используются для визуализации бизнес-данных и процессов. Иногда вам нужно конвертировать эти диаграммы в формат SVG. SVG (векторная графика с масштабированием) идеально подходит для веба. Он масштабируемый и поддерживается во всех современных браузерах. В этой статье вы узнаете, как конвертировать VSD или VSDX файлы Visio в SVG на Java.
В этой статье мы рассмотрим следующее:
- Java Visio to SVG Converter—Free Download
- Преобразование Visio VSDX в SVG на Java
- Сохранить конкретную страницу в формате SVG
- Конвертировать Visio в SVG Онлайн
- Free Resources
Java Visio to SVG Converter – Бесплатная загрузка
Мы будем использовать Aspose.Diagram for Java для преобразования файлов Visio в формат SVG. Эта мощная библиотека позволяет работать с файлами Visio без необходимости в Microsoft Visio. Вы можете загружать, редактировать и конвертировать диаграммы VSD или VSDX всего за несколько строк кода на Java. Она поддерживает все основные функции Visio и обеспечивает высокое качество вывода при экспорте в SVG или другие форматы.
Вы можете скачать JAR-файлы или установить через Maven:
<dependency>
<groupId>com.aspose</groupId>
<artifactId>aspose-diagram</artifactId>
<version>25.6</version>
</dependency>
Convert Visio VSDX to SVG in Java
Пожалуйста, выполните следующие шаги, чтобы конвертировать файл Visio в SVG на Java:
- Загрузите файл Visio, используя класс
Diagram. - Вызовите метод
save()и укажите формат SVG.
Следующий образец кода показывает, как преобразовать Visio VSDX в SVG на Java:
// Загрузите файл Visio
Diagram diagram = new Diagram("Sample.vsdx");
// Сохранить как SVG
diagram.save("Sample_out.svg", SaveFileFormat.SVG);

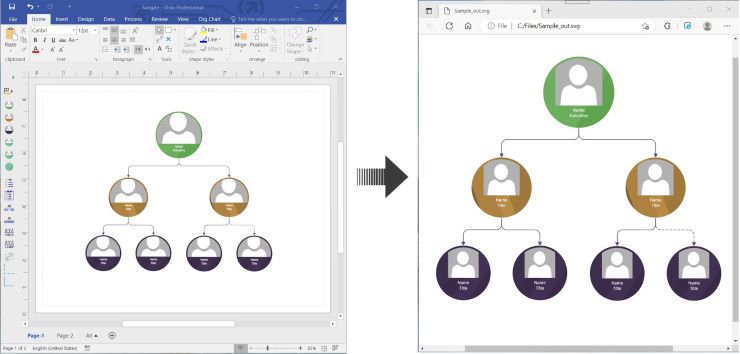

Convert Visio VSDX to SVG in Java.
Сохраните конкретную страницу диаграммы Visio в формате SVG на Java.
Вы можете экспортировать только одну страницу из диаграммы Visio. Следуйте этим шагам:
- Загрузите файл, используя класс
Diagram. - Установите параметры, используя класс
ImageSaveOptions. - Укажите индекс страницы.
- Сохраните это как SVG.
Следующий пример кода показывает, как преобразовать конкретную страницу диаграммы Visio VSDX в SVG на Java:
// Load Visio diagram
Diagram diagram = new Diagram("Sample.vsdx");
// Установить параметры сохранения
ImageSaveOptions options = new ImageSaveOptions(SaveFileFormat.SVG);
options.setPageIndex(0); // 0 is the first page
// Сохранить выбранную страницу как SVG
diagram.save("ExportPageToImage_out.svg", options);

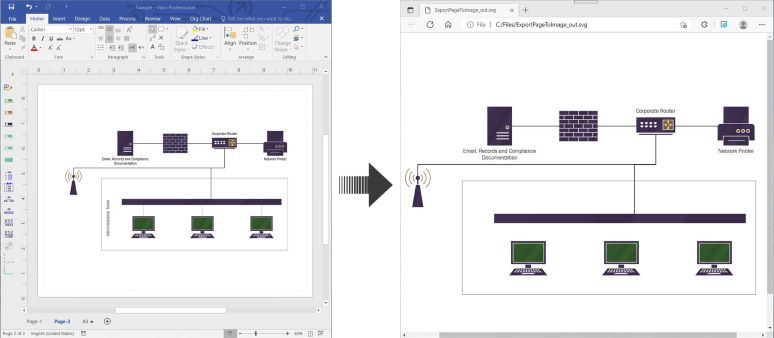

Сохранить конкретную страницу Visio как SVG в Java.
Получите бесплатную лицензию
Aspose предлагает бесплатную временную лицензию, которая позволяет вам оценить полную функциональность API без каких-либо ограничений. Это особенно полезно, если вы тестируете библиотеку для коммерческого проекта или создаете концептуальный прототип. С временной лицензией вы можете удалить водяные знаки оценки и получить доступ ко всем функциям, как платный пользователь. Чтобы запросить вашу бесплатную лицензию, просто посетите страницу временной лицензии и следуйте инструкциям, чтобы начать.

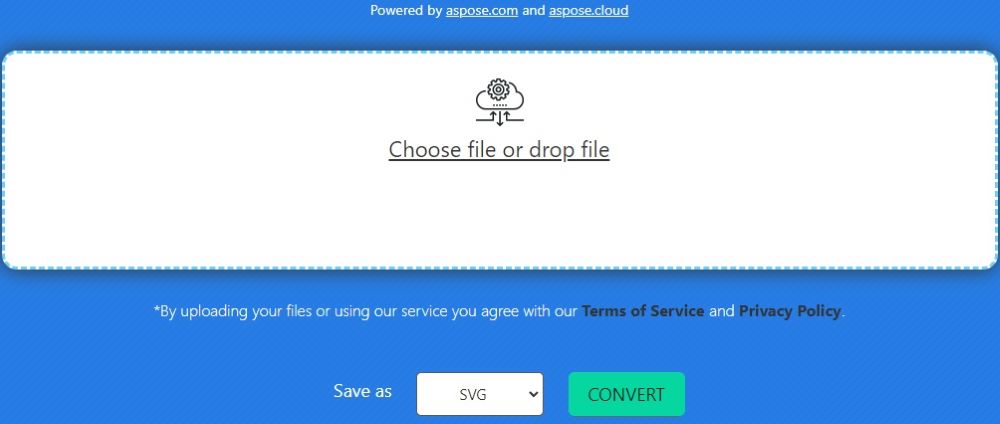

Преобразовать Visio в SVG онлайн
Вы также можете использовать бесплатный онлайн-конвертер Visio в SVG для преобразования VSDX в SVG без установки чего-либо.
VSDX в SVG на Java – Бесплатные ресурсы
Исследуйте больше с этими полезными ссылками, чтобы углубить ваше понимание, получить доступ к подробной документации, попробовать онлайн-инструменты и найти практические примеры для улучшения вашего опыта разработки.
Заключение
В этой статье вы узнали, как конвертировать файлы Visio в формат SVG на Java с помощью Aspose.Diagram for Java. Мы рассмотрели как полное преобразование диаграмм, так и экспорт конкретной страницы в виде изображения SVG. Всего с несколькими строками кода вы можете автоматизировать процесс преобразования диаграмм VSD или VSDX в масштабируемую, удобную для веб-графику. Aspose.Diagram for Java делает эту задачу простой и надежной, даже если Microsoft Visio не установлен.
Если у вас есть вопросы или возникли проблемы, не стесняйтесь обращаться к нам на нашем free support forum, где наша команда готова помочь вам.
