Desenhe o Diagrama do Triângulo no Visio usando Python

Os diagramas do Visio são amplamente utilizados para ilustrar processos, fluxos de trabalho e designs. Neste artigo, você aprenderá como desenhar um triângulo em um diagrama do Visio usando Python.

Quer você esteja gerando diagramas técnicos ou visualizando geometria programaticamente, este guia passo a passo mostra como criar uma forma de triângulo no formato VSDX com apenas algumas linhas de código Python.

Este artigo cobre os seguintes tópicos:

Biblioteca de Diagrama Visio em Python para Desenhar Triângulo

Aspose.Diagram for Python é uma biblioteca robusta projetada para criar e manipular diagramas do Visio programaticamente. Ela simplifica o processo de desenho de diagramas, incluindo diagramas triangulares. Com sua API amigável, os desenvolvedores podem integrá-la facilmente em seus projetos. A biblioteca suporta vários tipos de diagramas e oferece recursos avançados para personalização. Isso a torna uma escolha ideal para quem deseja usar efetivamente um criador de diagramas triangulares.

Pré-requisitos

Antes de começar, certifique-se de ter o seguinte instalado:

  • Python 3.6+
  • Aspose.Diagram for Python via .NET
  • Aspose.PyDrawing (um módulo de desenho compatível com .NET usado pela Aspose)

Instalação

Para começar a usar o Aspose.Diagram for Python, você precisa instalar a biblioteca. Você pode baixá-la na releases e instalá-la usando o seguinte comando:

pip install aspose-diagram-python

Passo a passo: Desenhe um triângulo no Visio

  • Carregue um arquivo Visio existente (ou crie um novo).
  • Defina os pontos do triângulo.
  • Desenhe o triângulo como uma polilinha.
  • Salve o diagrama atualizado.

Agora, vamos transformar essas etapas em código Python usando Aspose.Diagram for Python.

Como Desenhar um Diagrama de Triângulo no Visio usando Python

Siga estas etapas para desenhar um diagrama de triângulo no Visio usando Python com Aspose.Diagram for Python:

  1. Crie um novo diagrama usando a classe Diagram.
  2. Defina os pontos do triângulo no array PointF.
  3. Desenhe o triângulo usando o método drawpolyline().
  4. Salve o diagrama usando o método save() no formato Visio.

Aqui está um trecho de código Python que implementa esses passos:

import aspose.diagram as visio
from aspose.pydrawing import PointF

# Crie um novo diagrama
diagram = visio.Diagram()

# Defina pontos usando aspose.pydrawing.PointF
points = [
    PointF(1.0, 1.0),
    PointF(5.0, 1.0),
    PointF(3.0, 4.464),
    PointF(1.0, 1.0)  # Close the triangle
]

# Desenhe o triângulo como uma polilinha na primeira página
diagram.pages[0].draw_polyline(
    pin_x=1.0,  # Center X
    pin_y=1.0,  # Center Y
    width=2.0,  # Width of the shape
    height=2.0,  # Height of the shape
    points=points  # List of [x, y] coordinates
)

# Save diagram
diagram.save("DrawTriangleInPage_out.vsdx", visio.SaveFileFormat.VSDX)

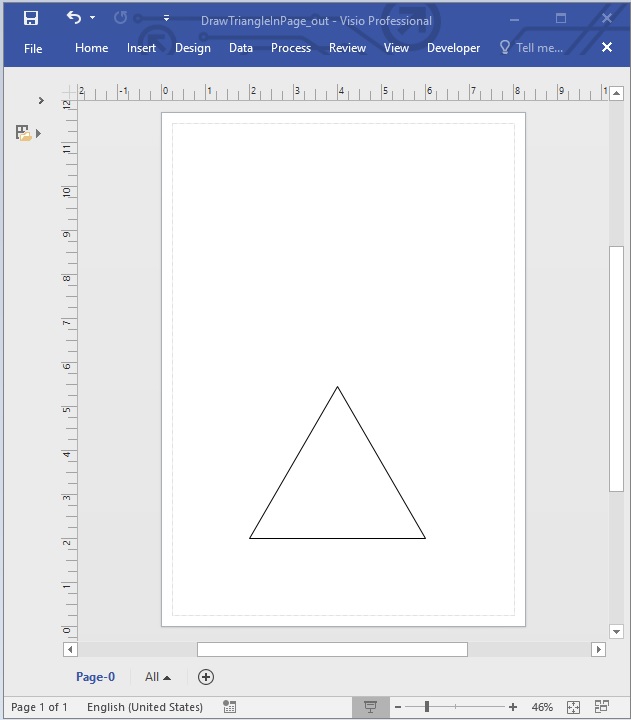

Como Desenhar um Diagrama de Triângulo no Visio usando Python

Como Desenhar um Diagrama de Triângulo no Visio usando Python.

Entendendo as Principais Classes e Métodos

  • Diagrama: Representa o arquivo de diagrama .vsdx do Visio.

  • PointF(x, y): Representa uma coordenada 2D. Usamos quatro pontos para fechar o triângulo repetindo o ponto de partida.

  • drawpolyline: Adiciona uma forma de polilinha personalizada usando as dimensões e pontos especificados.

  • save(filename, format): Salva os dados do diagrama no arquivo em um formato especificado.

Essa abordagem pode ser estendida para desenhar qualquer polígono ou forma personalizada com base em coordenadas.

Obtenha uma Licença Gratuita

Visite a página de licença para obter uma licença temporária gratuita. É fácil começar, e você pode experimentar todos os recursos que a Aspose tem a oferecer. Não perca esta oportunidade!

Criador de Diagrama de Triângulo Visio: Recursos Gratuitos

Além de criar formas no diagrama do Visio, encorajamos você a conferir recursos adicionais disponíveis no site da Aspose. Esses recursos podem ajudá-lo a aprimorar ainda mais sua compreensão e habilidades no uso do Aspose.Diagram for Python.

Conclusão

Neste post do blog, exploramos como desenhar um diagrama de triângulo no Visio usando Python. Discutimos os benefícios de usar o Aspose.Diagram for Python, incluindo sua facilidade de uso e recursos poderosos. Nós encorajamos você a explorar mais sobre o Aspose.Diagram for Python e aprimorar suas capacidades de diagramação.

Se você tiver alguma dúvida ou precisar de mais assistência, sinta-se à vontade para entrar em contato em nosso free support forum.
