Criar um Gráfico de Gantt no Excel usando Python

A visualização de tarefas em uma linha do tempo ajuda a gerenciar projetos de forma mais eficaz. Neste artigo, você aprenderá como criar um gráfico de Gantt no Excel usando Python com Aspose.Cells for Python via .NET. Com apenas algumas linhas de código, você pode transformar dados simples de tarefas em uma linha do tempo visual dinâmica e limpa, ideal para relatórios, painéis e documentos de planejamento. Vamos percorrer isso passo a passo.

Este artigo aborda os seguintes tópicos:

Biblioteca Python Excel para Gráficos de Gantt

Aspose.Cells for Python via .NET é uma poderosa biblioteca para trabalhar com arquivos do Excel em Python. Ela permite que você crie, modifique e formate planilhas programaticamente—incluindo gráficos como gráficos de Gantt.

Recursos Principais:

  • Controle total sobre gráficos e dados do Excel.
  • Suporte para XLSX, XLS, CSV e PDF.
  • Alto desempenho com arquivos grandes.
  • Opções de personalização de gráficos ricos.

Para começar, instale a biblioteca com:

pip install aspose-cells

Você também pode baixá-lo da releases.

Gráficos de Gantt com Gráficos de Barras Empilhadas

O Excel não fornece um tipo de gráfico de Gantt embutido, e o mesmo se aplica ao Aspose.Cells. Mas você ainda pode criar um usando um gráfico de barras empilhadas com um pouco de formatação. Esta é uma técnica comum, e o Aspose.Cells a suporta totalmente através de código.

O que Você Pode Fazer com Aspose.Cells

Você pode facilmente automatizar um gráfico de Gantt no Excel fazendo o seguinte:

  • Insira os dados da tarefa (nome da tarefa, data de início e duração).
  • Inserir um gráfico de barras empilhadas.
  • Use uma série para o “deslocamento inicial” (invisível) e outra para a “duração” (visível).
  • Formate o gráfico para parecer um gráfico de Gantt.

Isso lhe dá uma linha do tempo com aparência profissional que você pode gerar dinamicamente.

Sample Task Data

Aqui está uma tabela de amostra que usaremos:

TarefaData de InícioDuraçãoDeslocamento de Início
Task 12025-04-0130
Task 22025-04-0362
Task 32025-04-08107
Task 42025-04-18317
Task 52025-04-21520

Create a Gantt Chart in Excel using Python

Siga estas etapas para criar um gráfico de Gantt no Excel usando Python com Aspose.Cells for Python via .NET:

  • Carregue um arquivo de dados do Excel existente usando a classe Workbook.
  • Obtenha a primeira planilha com workbook.worksheets[0].
  • Adicione um gráfico de barras empilhadas para adicionar um layout de gráfico de Gantt.
  • Adicione duas séries de dados: uma para o deslocamento e uma para a duração.
  • Defina nomes de tarefas como rótulos de categoria.
  • Ajuste os estilos e as configurações do eixo para formatar o gráfico.
  • Salve o arquivo usando o workbook.save() método.

Aqui está um trecho de código Python que executa todas essas etapas:

import aspose.cells as cells
from aspose.pydrawing import Color

# Carregue o arquivo Excel
workbook = cells.Workbook("sample-data.xlsx")
sheet = workbook.worksheets.get(0)

# Adicionar Gráfico de Gantt
chart_index = sheet.charts.add(cells.charts.ChartType.BAR_STACKED, 7, 0, 30, 10)
chart = sheet.charts[chart_index]
chart.title.text = "Gantt Chart"

# Adicione deslocamento e duração como série
chart.n_series.add("D2:D6", True)  # Start Offset
chart.n_series.add("C2:C6", True)  # Duration

# Defina os nomes das tarefas como categorias
chart.n_series.category_data = "A2:A6"

# Torne as barras de deslocamento invisíveis
chart.n_series[0].area.formatting = cells.charts.FormattingType.NONE

# Estilizar barras de duração
chart.n_series[1].area.formatting = cells.charts.FormattingType.CUSTOM
chart.n_series[1].area.foreground_color = Color.steel_blue
chart.n_series[1].data_labels.show_value = True

# Configurações do eixo
chart.category_axis.is_plot_order_reversed = True
chart.category_axis.title.text = "Tasks"
chart.value_axis.title.text = "Days from Start"
chart.value_axis.major_grid_lines.is_visible = True

# Esconder legenda
chart.show_legend = False

# Redimensionar gráfico (opcional)
chart.chart_object.width = 700
chart.chart_object.height = 400

# Save the result
workbook.save("GanttChartResult.xlsx", cells.SaveFormat.XLSX)

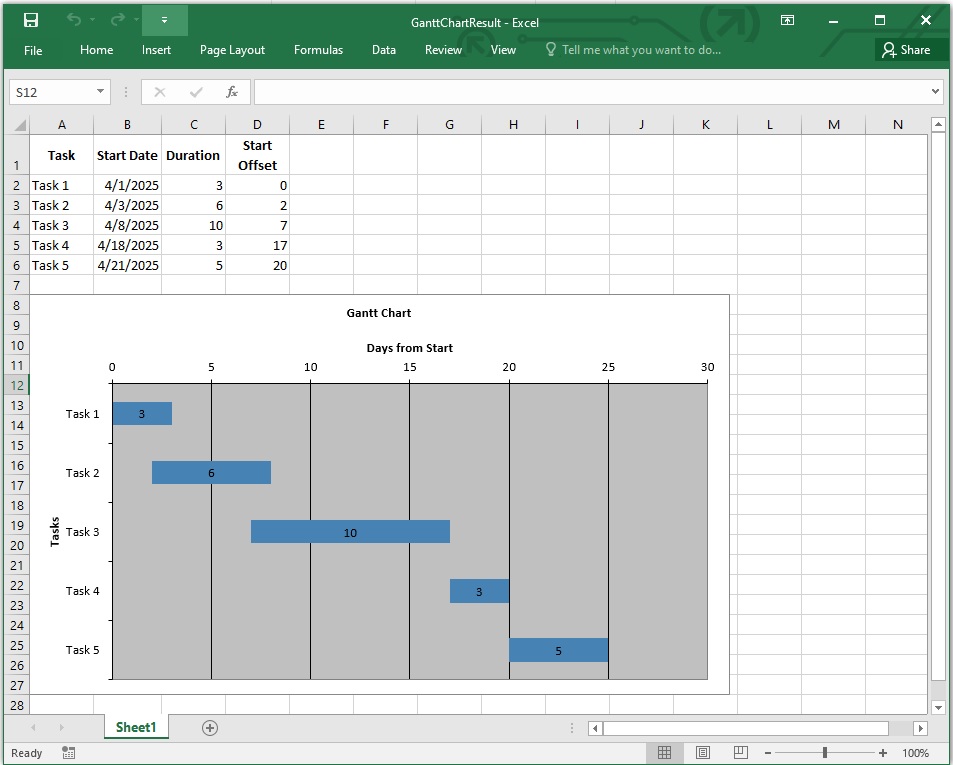

Isso gerará um gráfico estilo Gantt limpo com seus dados de tarefa.

Create a Gantt Chart in Excel using Python

Create a Gantt Chart in Excel using Python

Personalize o Gráfico de Gantt

Você pode personalizar seu gráfico de Gantt usando as seguintes opções disponíveis:

Cores da Barra

Defina uma cor sólida para as barras de duração:

chart.n_series[1].area.foreground_color = Color.steel_blue

Offsets Transparentes

Faça as barras de deslocamento (invisíveis) ficarem totalmente transparentes.

chart.n_series[0].area.formatting = cells.charts.FormattingType.NONE

Task Order

Inverta o eixo Y para mostrar as tarefas de cima para baixo:

chart.category_axis.is_plot_order_reversed = True

Data Labels

Mostrar duração diretamente em cada barra de tarefas:

chart.n_series[1].data_labels.show_value = True

Controle de Legenda

Remova ou reposicione a legenda do gráfico.

chart.show_legend = False

# Or reposition:
chart.legend.position = cells.charts.LegendPositionType.BOTTOM

Definir Cores de Barra Personalizadas

chart.n_series[1].points[0].area.foreground_color = Color.green
chart.n_series[1].points[1].area.foreground_color = Color.red

Redimensionar o Gráfico

chart.chart_object.width = 700
chart.chart_object.height = 400

Exportar para PDF ou Imagem

workbook.save("gantt_chart.pdf", cells.SaveFormat.PDF)
chart.to_image("chart.png")

O seguinte trecho de código Python aplica algumas das personalizações mencionadas acima:

import aspose.cells as cells
from aspose.pydrawing import Color
import datetime

# Inicializar pasta de trabalho e planilha
workbook = cells.Workbook()
sheet = workbook.worksheets.get(0)
sheet.name = "Gantt Data"

# Data de início do projeto
project_start = datetime.date(2025, 4, 1)

# Headers
sheet.cells.get("A1").put_value("Task")
sheet.cells.get("B1").put_value("Start Date")
sheet.cells.get("C1").put_value("Duration (Days)")
sheet.cells.get("D1").put_value("Start Offset")
sheet.cells.get("E1").put_value("End Date")

# Dados da tarefa: [Nome da Tarefa, Data de Início, Duração]
tasks = [
    ["Task 1", "2025-04-01", "3"],
    ["Task 2", "2025-04-03", "6"],
    ["Task 3", "2025-04-08", "10"],
    ["Task 4", "2025-04-18", "3"],
    ["Task 5", "2025-04-21", "5"]
]

# Preencha os dados na planilha.
for i, task in enumerate(tasks):
    row = i + 2  # Start from row 2
    sheet.cells.get(row, 0).put_value(task[0])  # Task Name
    sheet.cells.get(row, 1).put_value(datetime.datetime.strptime(task[1], "%Y-%m-%d").date())  # Start Date
    sheet.cells.get(row, 2).put_value(int(task[2]))  # Duration

    # Fórmulas de Data de Offset e de Término
    sheet.cells.get(row, 3).formula = f"=B{row + 1} - DATE(2025,4,1)"  # Offset
    sheet.cells.get(row, 4).formula = f"=B{row + 1} + C{row + 1}"  # End Date

# Ajustar colunas automaticamente
sheet.auto_fit_columns()

# Adicionar gráfico de Gantt
chart_index = sheet.charts.add(cells.charts.ChartType.BAR_STACKED, 10, 0, 30, 10)
chart = sheet.charts[chart_index]
chart.title.text = "Project Gantt Chart"

# Adicionar série de dados: Deslocamento (invisível), Duração (visível)
chart.n_series.add("D2:D6", True)  # Offset
chart.n_series.add("C2:C6", True)  # Duration

# Defina os nomes das tarefas como rótulos de categoria
chart.n_series.category_data = "A2:A6"

# Faça as barras de deslocamento invisíveis
chart.n_series[0].area.formatting = cells.charts.FormattingType.NONE

# Colorir cada barra de tarefa de maneira diferente.
duration_series = chart.n_series[1]
for i in range(duration_series.points.count):
    red = 100 + i * 30
    duration_series.points[i].area.foreground_color = Color.from_argb(255, red, 150)

# Mostrar rótulos de dados nas barras de duração
duration_series.data_labels.show_value = True

# Configuração do eixo
chart.category_axis.title.text = "Tasks"
chart.category_axis.is_plot_order_reversed = True
chart.value_axis.title.text = "Days from Project Start"
chart.value_axis.major_grid_lines.is_visible = True
chart.value_axis.min_value = 0
chart.value_axis.major_unit = 5.0

# Ocultar legenda
chart.show_legend = False

# Redimensionar gráfico
chart.chart_object.width = 700
chart.chart_object.height = 400

# Save output
workbook.save("CustomizedGanttChart.xlsx", cells.SaveFormat.XLSX)
Personalize o Gráfico de Gantt no Excel usando Python

Personalizar Gráfico de Gantt no Excel usando Python

Obtenha uma Licença Gratuita

Você pode request a free temporary license para explorar todas as capacidades do Aspose.Cells sem quaisquer limitações ou marcas d’água.

Recursos Adicionais

Quer explorar mais? Os links abaixo o ajudarão a se aprofundar no Aspose.Cells for Python via .NET. Se você está procurando guias detalhados, referências da API ou ferramentas gratuitas, esses recursos têm o que você precisa.

Palavras Finais

Criar um gráfico de Gantt no Excel com Python é simples e eficaz usando Aspose.Cells for Python via .NET. Ele oferece controle total sobre o design do gráfico e automação do Excel. Experimente com os dados do seu projeto e veja a diferença.

Se você tiver alguma dúvida, sinta-se à vontade para nos contatar em nosso free support forum.
