Disegna Diagramma Triangolo in Visio usando Python

I diagrammi di Visio sono ampiamente utilizzati per illustrare processi, flussi di lavoro e progetti. In questo articolo, imparerai come disegnare un triangolo in un diagramma di Visio utilizzando Python.

Che tu stia generando diagrammi tecnici o visualizzando la geometria in modo programmatico, questa guida passo-passo ti mostra come creare una forma triangolare in VSDX con poche righe di codice Python.

Quest’articolo tratta i seguenti argomenti:

Libreria Python Visio Diagram per Disegnare un Triangolo

Aspose.Diagram for Python è una libreria robusta progettata per creare e manipolare diagrammi di Visio in modo programmatico. Semplifica il processo di disegno dei diagrammi, inclusi i diagrammi a triangolo. Con la sua API user-friendly, gli sviluppatori possono integrarlo facilmente nei loro progetti. La libreria supporta vari tipi di diagrammi e offre funzionalità avanzate per la personalizzazione. Questo la rende una scelta ideale per chiunque desideri utilizzare efficacemente un creatore di diagrammi a triangolo.

Requisiti preliminari

Prima di iniziare, assicurati di avere installato quanto segue:

  • Python 3.6+
  • Aspose.Diagram for Python tramite .NET
  • Aspose.PyDrawing (un modulo di disegno compatibile con .NET usato da Aspose)

Installazione

Per iniziare con Aspose.Diagram for Python, è necessario installare la libreria. Puoi scaricarla dai releases e installarla utilizzando il seguente comando:

pip install aspose-diagram-python

Passo dopo passo: Disegnare un triangolo in Visio

  • Carica un file Visio esistente (o creane uno nuovo).
  • Definisci i punti del triangolo.
  • Disegna il triangolo come una polilinea.
  • Save the updated diagram.

Ora, trasformiamo questi passaggi in codice Python con Aspose.Diagram for Python.

How to Draw a Triangle Diagram in Visio using Python

Segui questi passaggi per disegnare un diagramma a triangolo in Visio utilizzando Python con Aspose.Diagram for Python:

  1. Crea un nuovo diagramma utilizzando la classe Diagram.
  2. Definisci i punti del triangolo nell’array PointF.
  3. Disegna il triangolo utilizzando il metodo drawpolyline().
  4. Salva il diagramma utilizzando il metodo save() in formato Visio.

Ecco un frammento di codice Python che implementa questi passaggi:

import aspose.diagram as visio
from aspose.pydrawing import PointF

# Crea un nuovo diagramma
diagram = visio.Diagram()

# Definire punti utilizzando aspose.pydrawing.PointF
points = [
    PointF(1.0, 1.0),
    PointF(5.0, 1.0),
    PointF(3.0, 4.464),
    PointF(1.0, 1.0)  # Close the triangle
]

# Disegna il triangolo come una polilinea nella prima pagina
diagram.pages[0].draw_polyline(
    pin_x=1.0,  # Center X
    pin_y=1.0,  # Center Y
    width=2.0,  # Width of the shape
    height=2.0,  # Height of the shape
    points=points  # List of [x, y] coordinates
)

# Save diagram
diagram.save("DrawTriangleInPage_out.vsdx", visio.SaveFileFormat.VSDX)

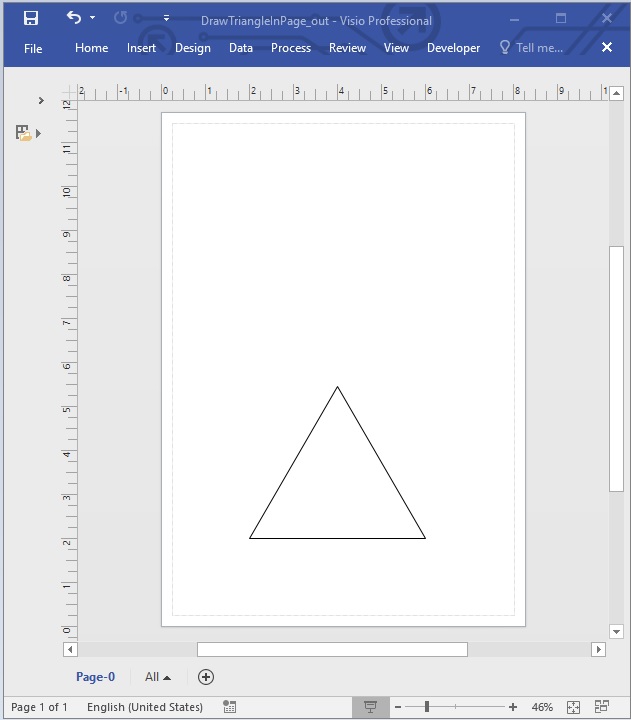

How to Draw a Triangle Diagram in Visio using Python

Come disegnare un diagramma triangolare in Visio utilizzando Python.

Comprendere le classi e i metodi chiave

  • Diagram: Rappresenta il file diagramma .vsdx di Visio.

  • PointF(x, y): Rappresenta una coordinata 2D. Utilizziamo quattro punti per chiudere il triangolo ripetendo il punto di partenza.

  • drawpolyline: Aggiunge una forma di polilinea personalizzata utilizzando le dimensioni e i punti specificati.

  • salva(filename, format): Salva i dati del diagramma nel file in un formato specificato.

Questo approccio può essere esteso per disegnare qualsiasi poligono o forma personalizzata basata sulle coordinate.

Ottieni una licenza gratuita

Visita la license page per ottenere una licenza temporanea gratuita. È facile iniziare e puoi provare tutte le funzionalità che Aspose ha da offrire. Non perdere questa opportunità!

Visio Triangle Diagram Maker: Risorse gratuite

In aggiunta alla creazione di forme nel diagramma di Visio, ti invitiamo a controllare le risorse aggiuntive disponibili sul sito web di Aspose. Queste risorse possono aiutarti a migliorare ulteriormente la tua comprensione e le tue abilità nell’utilizzo di Aspose.Diagram for Python.

Conclusione

In this blog post, we explored how to draw a triangle diagram in Visio using Python. We discussed the benefits of using Aspose.Diagram for Python, including its ease of use and powerful features. We encourage you to explore more about Aspose.Diagram for Python and enhance your diagramming capabilities.

Se hai domande o hai bisogno di ulteriore assistenza, non esitare a contattarci nel nostro free support forum.
