יוצר דיאגרמת משולש ב-Visio עם פייתון

Draw Triangle Diagram in Visio using Python

דיאגרמות ויזיו בשימוש נרחב כדי להמחיש תהליכים, זרימות עבודה ועיצובים. במאמר זה, תלמד כיצד לצייר משולש בדיאגרמת ויזיו באמצעות פייתון.

בין אם אתה מייצר דיאגרמות טכניות או מדמה גיאומטריה בצורה תוכנתית, מדריך זה שלב אחרי שלב מראה לך כיצד ליצור צורת משולש בפורמט VSDX עם רק כמה שורות קוד פייתון.

המאמר הזה מכסה את הנושאים הבאים:

Python Visio Diagram Library
צעדים לציור משולש בוויזיו
How to Draw a Triangle Diagram in Visio using Python
משאבים חינמיים

ספריית דיאגרמת ויזיו של פייתון לציור משולש

Aspose.Diagram for Python היא ספריה מתקדמת שנועדה ליצור ול manipul דיagrams ויזיו בצורה תכנתית. היא מפשטת את התהליך של ציור דיאגרמות, כולל דיאגרמות של משולשים. עם ה-API הידידותי למשתמש שלה, מפתחים יכולים בקלות לשלב אותה בפרויקטים שלהם. הספריה תומכת בסוגים שונים של דיאגרמות ומציעה תכונות מתקדמות להתאמה אישית. זה עושה אותה בחירה אידיאלית لأي אחד שמחפש להשתמש ביוצר דיאגרמות של משולשים בצורה אפקטיבית.

דרישות מוקדמות

לפני שתתחיל, ודא שהתקנת את הדברים הבאים:

Python 3.6+
Aspose.Diagram עבור Python באמצעות .NET
Aspose.PyDrawing (מודול ציור תואם .NET שמשמש את Aspose)

התקנה

כדי להתחיל עם Aspose.Diagram עבור Python, עליך להתקין את הספרייה. תוכל להוריד אותה מה- releases ולהתקין אותה באמצעות הפקודה הבאה:

pip install aspose-diagram-python

שלב אחר שלב: צייר טריאנגל ב-Visio

טען קובץ Visio קיים (או צור חדש).
הגדר את נקודות המשולש.
Draw the triangle as a polyline.
שמור את הדיאגרמה המעודכנת.

עכשיו, בואו נהפוך את הצעדים הללו לקוד פייתון עם Aspose.Diagram עבור פייתון.

איך לצייר דיאגרמת משולש ב-Visio באמצעות פייתון

עקוב אחר הצעדים הבאים כדי לצייר דיאגרמת משולש ב-Visio באמצעות Python עם Aspose.Diagram עבור Python:

צור דיאגרמה חדשה באמצעות מחלקת ה- Diagram.
מגדיר את נקודות המשולש במערך PointF.
שרטט את המשולש באמצעות שיטת drawpolyline().
שמור את התרשים באמצעות המתודה save() בפורמט Visio.

הנה קטע קוד בפייתון שמיישם את הצעדים הללו:

import aspose.diagram as visio
from aspose.pydrawing import PointF

# צור דיאגרמה חדשה
diagram = visio.Diagram()

# הגדר נקודות באמצעות aspose.pydrawing.PointF
points = [
    PointF(1.0, 1.0),
    PointF(5.0, 1.0),
    PointF(3.0, 4.464),
    PointF(1.0, 1.0)  # Close the triangle
]

# Draw the triangle as a polyline on the first page
diagram.pages[0].draw_polyline(
    pin_x=1.0,  # Center X
    pin_y=1.0,  # Center Y
    width=2.0,  # Width of the shape
    height=2.0,  # Height of the shape
    points=points  # List of [x, y] coordinates
)

# שמור דיאגרמה
diagram.save("DrawTriangleInPage_out.vsdx", visio.SaveFileFormat.VSDX)

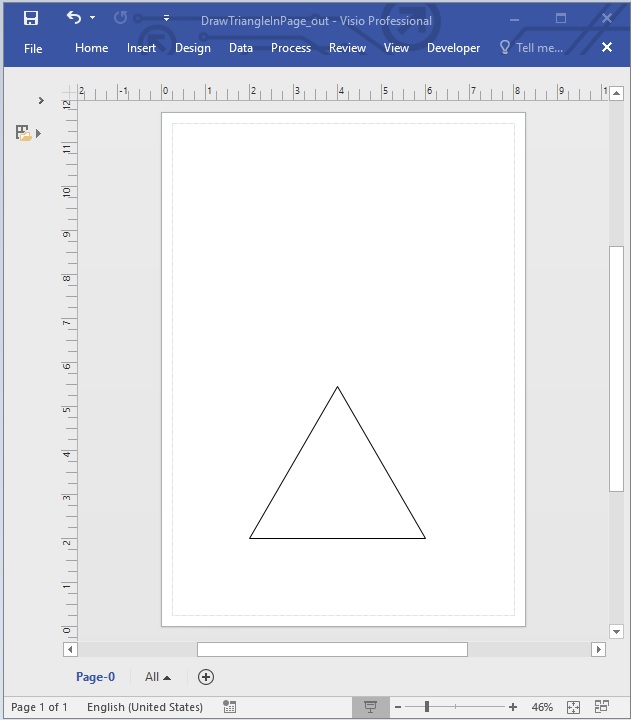

How to Draw a Triangle Diagram in Visio using Python.

הבנת הכיתות והמֵתודות המרכזיות

דיאגרם: מייצג את קובץ הדיאגרם .vsdx של ויזיו.
PointF(x, y): מייצג קואורדינטה דו ממדית. אנו משתמשים בארבעה נקודות כדי לסגור את המשולש על ידי חזרה על נקודת ההתחלה.
drawpolyline: מוסיף צורת פוליגון מותאמת אישית באמצעות המידות והנקודות שצוינו.
שמור(שם_הקובץ, פורמט): שומר את נתוני הדיאגרמה בקובץ בפורמט שנבחר.

שיטה זו יכולה להיפתח כדי לצייר כל פוליגון או צורה מותאמת אישית בהתבסס על קואורדינטות.

קבל רישיון חינם

בקר בדף license page כדי להשיג רישיון זמני חינם. התחלה קלה, ואתה יכול לחוות את כל התכונות שאספוס מציעה. אל תפספס את ההזדמנות הזו!

יוצר דיאגרמת טריאנגול: משאבים חינמיים

בנוסף ליצירת צורות בדיאגרמת Visio, אנו מעודדים אותך לבדוק מקורות נוספים זמינים באתר Aspose. מקורות אלה יכולים לסייע לך להעמיק את ההבנה והכישורים שלך בשימוש ב-Aspose.Diagram עבור Python.

מסקנה

בפוסט בלוג הזה, חקרנו איך לצייר דיאגרמת משולש ב- Visio תוך שימוש ב- Python. דנו ביתרונות של השימוש ב- Aspose.Diagram ל- Python, כולל קלות השימוש והתכונות החזקות שלו. אנו מעודדים אתכם לחקור יותר על Aspose.Diagram ל- Python ולשדרג את יכולות הדיאגרום שלכם.

אם יש לך שאלות או אם אתה זקוק לסיוע נוסף, אל תהסס לפנות לפורום התמיכה שלנו free support forum.
