نقشه مثلث را در ویژیو با استفاده از پایتون ترسیم کنید.

نقشه های ویژو (Visio) به طور گسترده ای برای نمایش فرآیندها، جریان کارها و طراحی ها استفاده می شوند. در این مقاله، یاد خواهید گرفت که چگونه با استفاده از پایتون یک مثلث در یک نقشه ویژو بکشید.

چه شما در حال ایجاد نمودارهای فنی باشید یا به صورت برنامه‌نویسی هندسه را تجسم کنید، این راهنمای گام به گام به شما نشان می‌دهد که چگونه یک شکل مثلثی در VSDX با تنها چند خط کد پایتون ایجاد کنید.

این مقاله موضوعات زیر را پوشش می‌دهد:

کتابخانه دیاگرام ویزیو پایتون برای کشیدن مثلث

Aspose.Diagram for Python یک کتابخانه قوی است که برای ایجاد و دستکاری دیاگرام‌های ویژیو به‌صورت برنامه‌نویسی طراحی شده است. این کتابخانه فرآیند رسم دیاگرام‌ها، از جمله دیاگرام‌های مثلثی را ساده می‌کند. با API کاربرپسند آن، توسعه‌دهندگان می‌توانند به‌راحتی آن را در پروژه‌های خود ادغام کنند. این کتابخانه از انواع مختلف دیاگرام‌ها پشتیبانی می‌کند و ویژگی‌های پیشرفته‌ای برای شخصی‌سازی ارائه می‌دهد. این امر آن را به انتخابی ایده‌آل برای هر کسی که به‌طور مؤثر به دنبال استفاده از یک سازنده دیاگرام مثلثی است، تبدیل می‌کند.

پیش‌نیازها

قبل از اینکه شروع کنید، مطمئن شوید که موارد زیر نصب شده‌اند:

  • پایتون 3.6+
  • Aspose.Diagram برای پایتون از طریق .NET
  • Aspose.PyDrawing (یک ماژول طراحی سازگار با .NET که توسط Aspose استفاده می‌شود)

نصب

برای شروع کار با Aspose.Diagram برای پایتون، باید کتابخانه را نصب کنید. می‌توانید آن را از releases دانلود کرده و با استفاده از دستور زیر نصب کنید:

pip install aspose-diagram-python

قدم به قدم: یک مثلث در ویژیو رسم کنید

  • یک فایل ویژیو موجود را بارگذاری کنید (یا یک فایل جدید ایجاد کنید).
  • نقاط مثلث را تعریف کنید.
  • مثلث را به صورت یک پلی‌لاین بکشید.
  • نقشه به‌روز شده را ذخیره کنید.

حالا، بیایید این مراحل را به کد پایتون با Aspose.Diagram برای پایتون تبدیل کنیم.

چگونه یک دیاگرام مثلثی در ویژو با استفاده از پایتون بکشیم

این مراحل را دنبال کنید تا یک نمودار مثلثی در ویژو با استفاده از پایتون و Aspose.Diagram for Python ترسیم کنید:

  1. یک دیاگرام جدید با استفاده از کلاس Diagram ایجاد کنید.
  2. نقاط مثلث را در آرایه PointF تعریف کنید.
  3. مثلث را با استفاده از روش drawpolyline() رسم کنید.
  4. نقشه را با استفاده از روش save() در فرمت Visio ذخیره کنید.

در اینجا یک تکه کد پایتون وجود دارد که این مراحل را پیاده‌سازی می‌کند:

import aspose.diagram as visio
from aspose.pydrawing import PointF

# یک نمودار جدید ایجاد کنید
diagram = visio.Diagram()

# نقاط را با استفاده از aspose.pydrawing.PointF تعریف کنید.
points = [
    PointF(1.0, 1.0),
    PointF(5.0, 1.0),
    PointF(3.0, 4.464),
    PointF(1.0, 1.0)  # Close the triangle
]

# مثلث را به صورت پلی‌لاین در صفحه اول بکشید
diagram.pages[0].draw_polyline(
    pin_x=1.0,  # Center X
    pin_y=1.0,  # Center Y
    width=2.0,  # Width of the shape
    height=2.0,  # Height of the shape
    points=points  # List of [x, y] coordinates
)

# Save diagram
diagram.save("DrawTriangleInPage_out.vsdx", visio.SaveFileFormat.VSDX)

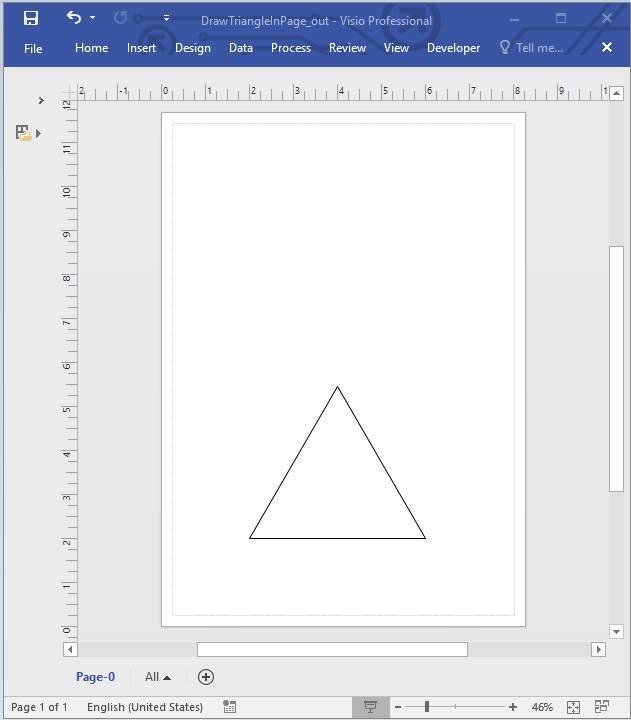

چگونه یک دیاگرام مثلثی در ویژیو با استفاده از پایتون ترسیم کنیم

چگونه یک نمودار مثلثی در ویژو با استفاده از پایتون رسم کنیم.

درک کلاس‌های کلیدی و روش‌ها

  • نمودار: نمایانگر فایل نمودار .vsdx ویژیو است.

  • PointF(x, y): نشان‌دهنده یک مختصات 2 بعدی است. ما از چهار نقطه برای بستن مثلث با تکرار نقطه شروع استفاده می‌کنیم.

  • drawpolyline: شکل یک چند خطی سفارشی را با استفاده از ابعاد و نقاط مشخص شده اضافه می‌کند.

  • ذخیره(filename, format): داده‌های دیاگرام را به فایل با فرمت مشخص شده ذخیره می‌کند.

این رویکرد می‌تواند برای ترسیم هر چندضلعی یا شکل سفارشی بر اساس مختصات گسترش یابد.

مجوز رایگان بگیرید

به صفحه مجوز مراجعه کنید تا یک مجوز موقت رایگان دریافت کنید. شروع کار آسان است و شما می‌توانید تمام ویژگی‌هایی را که Aspose ارائه می‌دهد تجربه کنید. این فرصت را از دست ندهید!

ابزار ساخت دیاگرام مثلث ویژیو: منابع رایگان

علاوه بر ایجاد اشکال در نمودار ویژیو، ما شما را تشویق می‌کنیم که منابع اضافی موجود در وب‌سایت Aspose را بررسی کنید. این منابع می‌توانند به شما در بهبود درک و مهارت‌های خود در استفاده از Aspose.Diagram برای پایتون کمک کنند.

نتیجه گیری

در این پست وبلاگ، ما بررسی کردیم که چگونه یک نمودار مثلثی در ویژیو با استفاده از پایتون بکشیم. ما به مزایای استفاده از Aspose.Diagram برای پایتون، از جمله سهولت استفاده و ویژگی‌های قدرتمند آن پرداختیم. ما شما را تشویق می‌کنیم تا بیشتر درباره Aspose.Diagram برای پایتون کاوش کنید و قابلیت‌های نمودار‌سازی خود را ارتقا دهید.

اگر سوالی دارید یا به کمک بیشتری نیاز دارید، لطفاً با خیال راحت در فوروم پشتیبانی رایگان با ما تماس بگیرید.
