Nakreslete diagram trojúhelníku ve Visio pomocí Pythonu

Diagramy Visio se široce používají k ilustraci procesů, toků práce a návrhů. V tomto článku se naučíte, jak nakreslit trojúhelník v diagramu Visio pomocí Pythonu.

Ať už generujete technické diagramy nebo programově vizualizujete geometrii, tento krok za krokem průvodce vám ukáže, jak vytvořit tvar trojúhelníku ve formátu VSDX pomocí pouze několika řádků Python kódu.

Tento článek pokrývá následující témata:

Python Visio Diagram Library k vykreslení trojúhelníku

Aspose.Diagram for Python je robustní knihovna navržená pro programové vytváření a manipulaci s Visio diagramy. Zjednodušuje proces kreslení diagramů, včetně trojúhelníkových diagramů. Díky svému uživatelsky přívětivému API mohou vývojáři snadno integrovat tuto knihovnu do svých projektů. Knihovna podporuje různé typy diagramů a nabízí pokročilé funkce pro přizpůsobení. To z ní činí ideální volbu pro každého, kdo hledá efektivní nástroj pro tvorbu trojúhelníkových diagramů.

Požadavky

Než začnete, ujistěte se, že máte nainstalováno následující:

  • Python 3.6+
  • Aspose.Diagram for Python prostřednictvím .NET
  • Aspose.PyDrawing (modul kreslení kompatibilní s .NET, který používá Aspose)

Instalace

Abychom mohli začít s Aspose.Diagram for Python, musíte nainstalovat knihovnu. Můžete si ji stáhnout z releases a nainstalovat pomocí následujícího příkazu:

pip install aspose-diagram-python

Krok za krokem: Nakreslete trojúhelník ve Visio

  • Načtěte existující soubor Visio (nebo vytvořte nový).
  • Definujte body trojúhelníku.
  • Nakreslete trojúhelník jako polyline.
  • Uložte aktualizovaný diagram.

Nyní přetvořme tyto kroky do kódu Python s Aspose.Diagram for Python.

How to Draw a Triangle Diagram in Visio using Python

Následujte tyto kroky pro nakreslení diagramu trojúhelníku ve Visio pomocí Pythonu s Aspose.Diagram for Python:

  1. Vytvořte nový diagram pomocí třídy Diagram.
  2. Definujte vrcholy trojúhelníku v poli PointF.
  3. Nakreslete trojúhelník pomocí metody drawpolyline().
  4. Uložte diagram pomocí metody save() ve formátu Visio.

Zde je úryvek kódu v Pythonu, který implementuje tyto kroky:

import aspose.diagram as visio
from aspose.pydrawing import PointF

# Vytvořte nový diagram
diagram = visio.Diagram()

# Definujte body pomocí aspose.pydrawing.PointF
points = [
    PointF(1.0, 1.0),
    PointF(5.0, 1.0),
    PointF(3.0, 4.464),
    PointF(1.0, 1.0)  # Close the triangle
]

# Nakreslete trojúhelník jako polylinii na první stránce
diagram.pages[0].draw_polyline(
    pin_x=1.0,  # Center X
    pin_y=1.0,  # Center Y
    width=2.0,  # Width of the shape
    height=2.0,  # Height of the shape
    points=points  # List of [x, y] coordinates
)

# Save diagram
diagram.save("DrawTriangleInPage_out.vsdx", visio.SaveFileFormat.VSDX)

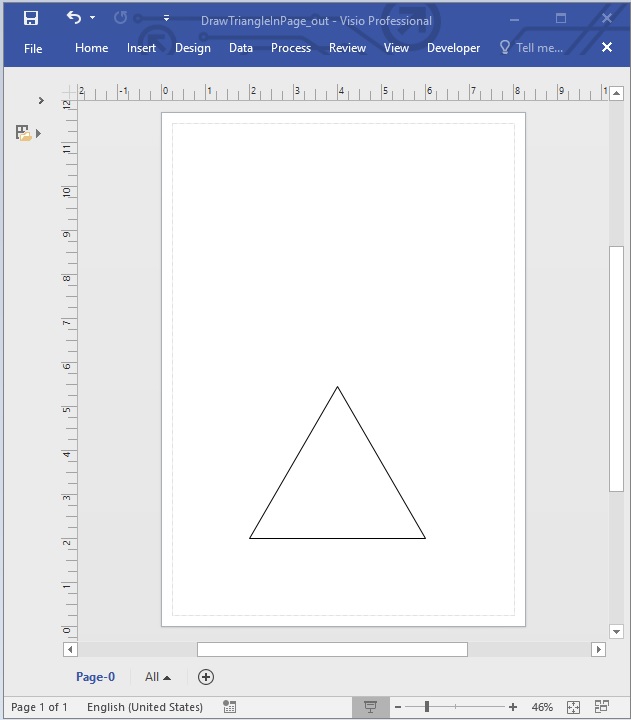

How to Draw a Triangle Diagram in Visio using Python

How to Draw a Triangle Diagram in Visio using Python.

Porozumění klíčovým třídám a metodám

  • Diagram: Represents the .vsdx Visio diagram file.

  • PointF(x, y): Představuje 2D souřadnici. Používáme čtyři body k uzavření trojúhelníku opakováním výchozího bodu.

  • drawpolyline: Přidává vlastní tvar polyline pomocí specifikovaných rozměrů a bodů.

  • save(filename, format): Uloží data diagramu do souboru ve specifikovaném formátu.

Tento přístup lze rozšířit na kreslení jakéhokoli polygonu nebo vlastního tvaru na základě souřadnic.

Získejte bezplatnou licenci

Navštivte license page, abyste získali bezplatnou dočasnou licenci. Je snadné začít, a můžete zažít všechny funkce, které Aspose nabízí. Nepropásněte tuto příležitost!

Visio Diagram Tvůrce Trojúhelníku: Bezplatné Zdroje

Kromě vytváření tvarů v diagramu Visio vás vybízíme, abyste se podívali na další zdroje dostupné na webových stránkách Aspose. Tyto zdroje vám mohou pomoci dále rozšířit vaše porozumění a dovednosti při používání Aspose.Diagram for Python.

Závěr

V tomto blogovém příspěvku jsme prozkoumali, jak nakreslit diagram trojúhelníku ve Visio pomocí Pythonu. Diskutovali jsme o výhodách používání Aspose.Diagram for Python, včetně jeho jednoduchosti a výkonných funkcí. Doporučujeme vám prozkoumat více o Aspose.Diagram for Python a zlepšit své diagramové schopnosti.

Pokud máte jakékoli dotazy nebo potřebujete další pomoc, neváhejte se obrátit na naše free support forum.
